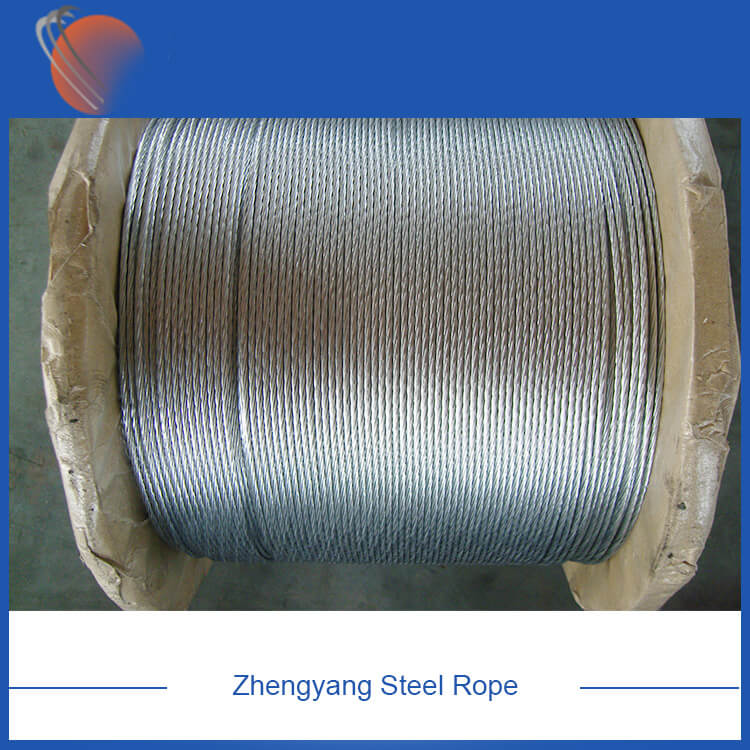

ASTM A475 Linka z drutu stalowego ocynkowanego

ASTM A475 Linka z drutu stalowego ocynkowanego

1 Zakres
1.1 Niniejsza norma ma zastosowanie do pięciu gatunków galwanizowanych splotek stalowych używanych do lonży, zawiesi, drutów montażowych i podobnych celów składających się z okrągłych drutów stalowych w czterech ocynkowanych grupach wagowych.
1.2 Pięć poziomów to:
1.2.1 Poziom ogólny;
1.2.2 Normalny poziom
1.2.3 Poziom paleniska otwartego;
1.2.4 Wysoki poziom intensywności;
1.2.5 Bardzo wysoki poziom wytrzymałości.
1.2.6 Minimalne obciążenie zrywające każdego gatunku splotu stalowego, patrz Artykuł 8.
1.3 Cztery grupy wagowe warstwy cynkowej to: Typ 1 i Klasa A, Klasa B i Klasa C. Patrz Artykuł 12 dla minimalnej wagi warstwy cynku.
14 Wartości wyrażone w systemie jednostek godzina-funt są wartościami standardowymi, a wartości w nawiasach służą wyłącznie jako odniesienie.
2 wzorce odniesienia
2.1 Amerykańskie Towarzystwo Badań i Norm Materiałowych
A90 Powłoka cynkowa lub stopowa powłoka produktu stalowego Masa powłoki (masa) metoda badania A902 terminologia dotycząca powlekania stali metalowejB6 wlewek cynkowy
3 terminy
3.1 Definicje nazw własnych użytych w tym standardzie odnoszą się do A902
3.2 Opis terminów specjalnych w niniejszym standardzie:
3.2.1 Skrętka-metoda wyrażenia gotowego stalowego drutu skręcanego to: nominalna średnica skręconego drutu, liczba drutów stalowych w splocie, minimalne obciążenie zrywające skręconego drutu (patrz 8) oraz powłoka typ lub grupa (patrz 12 ).
4 Zawartość zamówienia 00
4.1 Zamówienia dostarczane zgodnie z niniejszym standardem obejmują:
4.1.1 Liczba skręconych drutów mierzona stopami;
4.1.2 Nominalna średnica skrętki, liczba drutów stalowych, klasa i minimalne obciążenie zrywające skrętki (Artykuł 8 i Tabela 1);
4.1.3 Ciężar warstwy cynku (rodzaj i grupa) (art. 12 i tabela 4);
4.1.4 Długość szpuli lub drutu skręcanego na szpuli (Artykuł 19).
5Materiały i produkcja
5.1 Metalem nieszlachetnym powinna być stal wytopiona w piecu martenowskim, konwertorze tlenowym z wydmuchem górnym lub piecu elektrycznym. Jakość i czystość stali powinny być w stanie zapewnić, że gdy drut stalowy jest ciągnięty do określonego rozmiaru i galwanizowany, jakość gotowego splotu i monofilamentu powinna być jednolita i mieć właściwości i właściwości określone w tej normie.
5.2 Wlewek cynkowy używany do cynkowania powinien odpowiadać dowolnemu poziomowi określonemu w normie B6.
6 skrętów
6.1 O ile nie określono inaczej, skręcony drut powinien pozostać skręcony. Skręt w lewo definiuje się jako skręcenie w kierunku przeciwnym do ruchu wskazówek zegara względem obserwatora. Wszystkie druty stalowe należy skręcać z równomiernym naciągiem. Skręt powinien być wystarczająco ciasny, aby zapewnić, że średnica nie ulegnie znacznemu zmniejszeniu po przyłożeniu napięcia 10% minimalnego obciążenia zrywającego.
6.2 Skrętka 1×3 powinna składać się z 3 drutów stalowych skręconych koncentrycznie i mieć jednakową długość skrętu nie mniejszą niż 14-krotność nominalnej średnicy drutu skręcanego i nie większą niż 20-krotność.
6.3 Skrętka 1×7 powinna składać się z 6 drutów stalowych koncentrycznie skręconych wokół drutu środkowego i mieć równomierną długość skrętu nie większą niż 16-krotność nominalnej średnicy drutu skręcanego.
6,4 1x19 linka składa się z 6 wewnętrznych drutów stalowych i 12 zewnętrznych drutów stalowych koncentrycznie skręconych wokół centralnego drutu stalowego. 6 drutów stalowych powinno być skręconych w prawo i mieć średnicę nominalną nie większą niż 7 drutów stalowych. Razy jednolita długość kładzenia. Średnica nominalna 7 rdzeni z drutu stalowego powinna być 3 razy większa od średnicy nominalnej drutu stalowego. 12 drutów w warstwie zewnętrznej jest skręconych w lewo i powinno być koncentrycznie skręconych wokół 7 rdzeni drucianych i mieć równomierną długość skrętu nie większą niż 16-krotność nominalnej średnicy skrętki. Splotka 6.51×37 powinna składać się z 6 wewnętrzne druty stalowe, 12 pośrednich drutów stalowych i 18 zewnętrznych drutów stalowych koncentrycznie skręconych wokół centralnego drutu stalowego. 6 drutów stalowych jest skręconych w lewo i nie ma więcej niż 7 drutów. Jednolita długość skoku 16 razy większa od średnicy nominalnej rdzenia z drutu stalowego. Średnica nominalna 7 rdzeni z drutu stalowego powinna być 3 razy większa od średnicy nominalnej drutu stalowego. 12 drutów stalowych warstwy środkowej jest skręconych prawoskrętnie i koncentrycznie skręconych wokół 7 rdzeni z drutu stalowego i ma jednolitą długość skrętu nie większą niż 16-krotność średnicy nominalnej 19 rdzeni z drutu stalowego. Nominalna średnica 19 rdzeni z drutu stalowego powinna wynosić 5 nominalnej średnicy drutu stalowego. 18 zewnętrznych drutów stalowych jest skręconych w lewo i koncentrycznie skręconych wokół 19 rdzeni z drutu stalowego i ma jednolitą długość skrętu nie większą niż 16-krotność nominalnej średnicy skręconego drutu.
6.6 Wszystkie druty stalowe w splocie powinny naturalnie znajdować się we właściwej pozycji w gotowym splocie stalowym. Kiedy linka jest przecięta, drut na zerwanym końcu powinien być utrzymywany na miejscu lub drut można łatwo zresetować ręcznie, aby utrzymać go na miejscu. Na miejscu. Można to osiągnąć różnymi metodami lub procesami, takimi jak odkształcenie wstępne, odkształcenie wtórne lub formowanie i mocowanie.
